【手绘教程】立方体透视实战技巧分享

2021-05-22 15:21:40 分类:设计资讯 1816 0 0 原创

【手绘教程】立方体透视实战技巧分享

教程概述
立方体透视保姆级教学
文章要点:本节内容主要学习立方体的透视画法
定位:工业设计专业
适合人群:考研/跨专业考研/在校大学生

立方体透视技巧
通过前面章节的学习相信大家对于透视已经有了一定的了解,透视的种类分为一点透视、两点透视和三点透视,我们在产品手绘中通常会大量使用一点透视和两点透视,那么接下来我们来学习立方体透视的实战技巧。

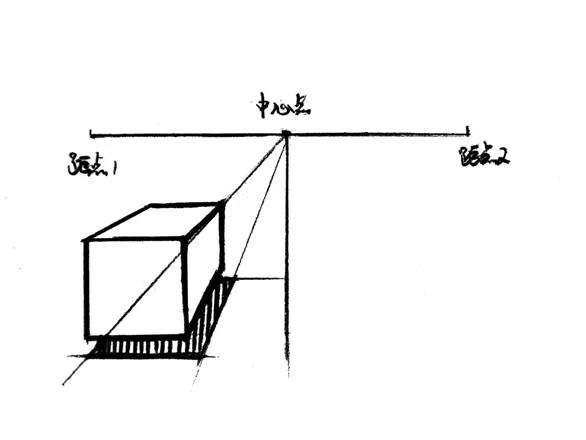

一、立方体一点透视技巧

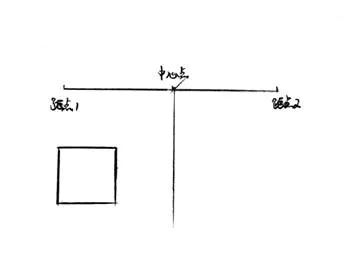

1.作出一条水平线,并标记出中心点以及两个距点,从中心点向下延伸出视线后,画出一个正方形;

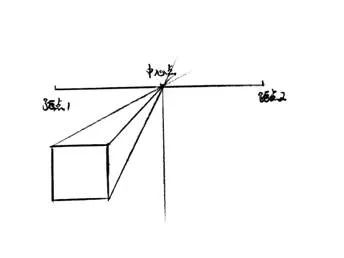

2.将正方形的三个顶点延伸并交于中心点;

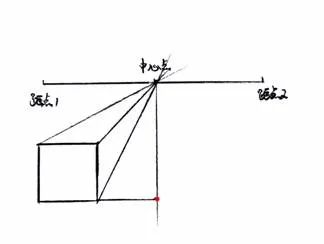

3.将正方形的底边边长延长一倍,取一点(注意:取的点正好落在视线上,和视线无关);

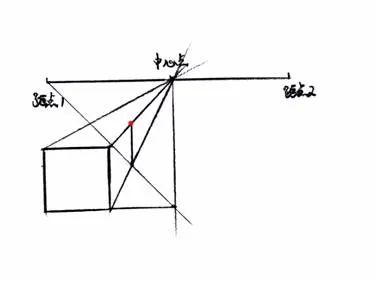

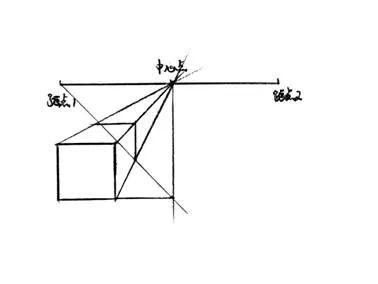

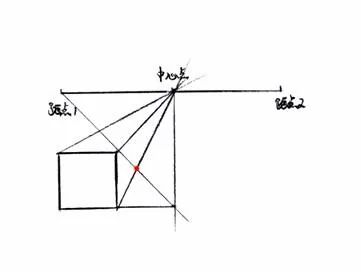

4.将取得的点与距点1相连,取得如图所示交点;


5.向上作垂线交于一点,如图所示;


6.由取得的点继续向左作垂线,此时一点透视的方体的绘制已经完成;


7.将辅助线全部擦除,并加深立方体线条,下面我们准备开始绘制投影,取如图所示的两点;

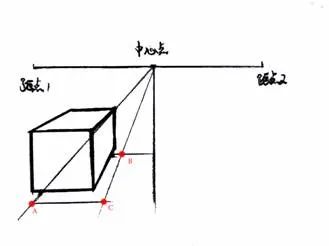

8.从中心点过第一个点作一条线,在这条线上取得点A,由点A作为起点画一条水平线;由第二个点向视线作垂线取得点B,从中心点过点B画一条线交于点C,此时立方体的阴影轮廓已经绘制完成;


9.将投影部分用竖排线上色,一点透视立方体完成绘制。

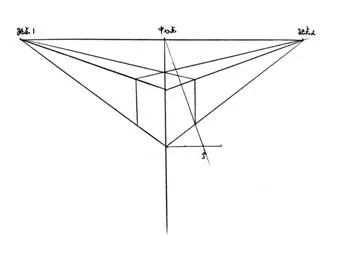

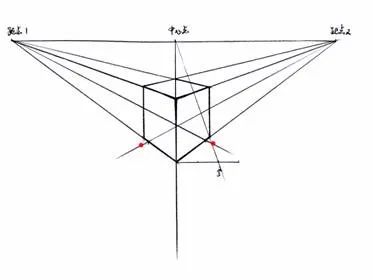

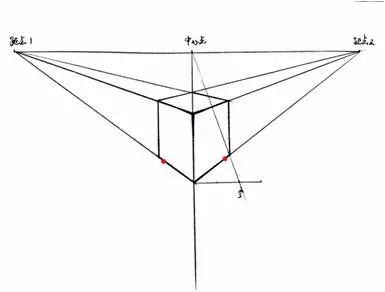

二、立方体两点透视技巧

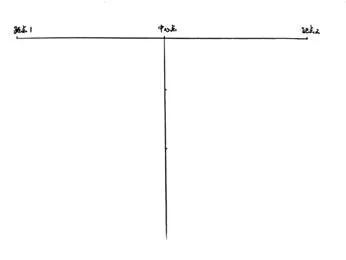

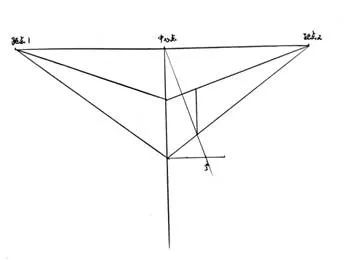

1. 作出一条水平线,并标记出中心点以及两个距点,从中心点向下延伸出视线并截取一段作为立方体的边长;

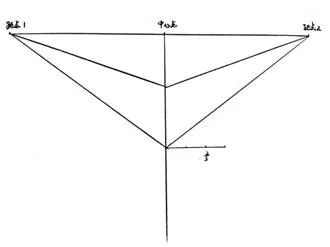

2.将截取线段的端点与两距点相连接,并画一条与截取线段长度相同并互相垂直的线,将这条线段分为三份,取三分之二处的点;


3.将三分之二处的点与中心点相连,所得交点向上作垂线;

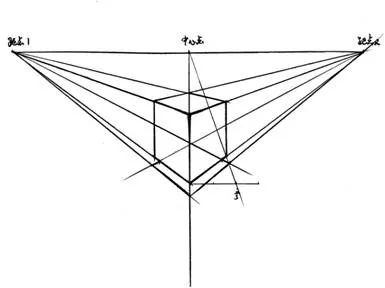

4.将作完垂线所得的交点与距点1相连,得到一条线段,再从距点2过视线与所得线段的交点作一条线,并向下作垂线,此时两点透视的立方体绘制完成;

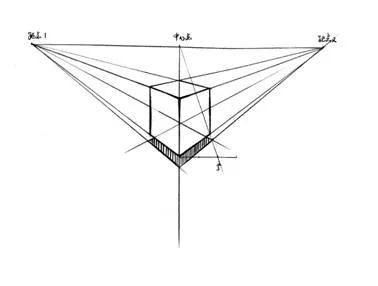

5.用线条强调一下主体,并取如图所示两点;


6.过所取两点分别从距点2和距点1画线,在线上取如图所示两点;


7.过所取两点分别与两距点相连接,得到投影部分;


8.将投影填充上色,两点透视立方体绘制完成。



三、立方体实战技巧

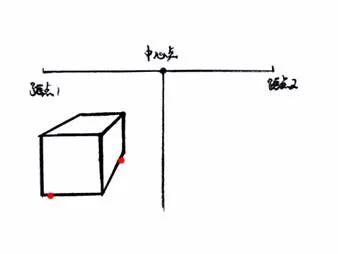

错误示例
在我们后期绘画时不会每次都去作辅助线,但往往这时我们会把透视关系画错,导致产品看上去很别扭。
如图,在绘制立方体时没有注意透视,将每个边画成了平行线,此时立方体就会失去透视效果,看上去很平;


如图,这个立方体同样将透视关系画错,两条边无法交到距点上,造成了“近小远大”的错误效果。


正确示例

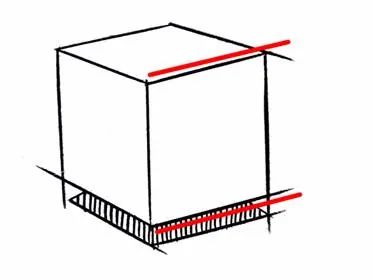

在绘制立方体的过程中,我们要时刻注意每个面两条边的关系,最起码保证它们一个相交的趋势,这样绘制出来的整体效果是舒服的,近大远小,立方体才能拥有体积感。

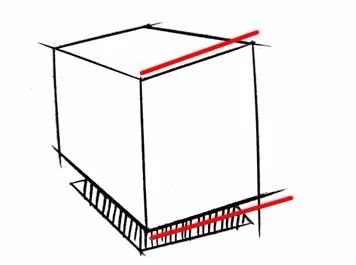

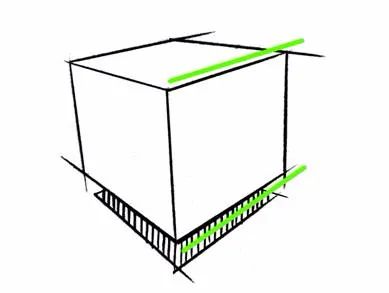

同样,投影部分的绘制也是这个道理,投影边缘不能和立方体底边平行,而是要稍微调整角度,让立方体边缘和投影边缘这两条线有一个相交的趋势。

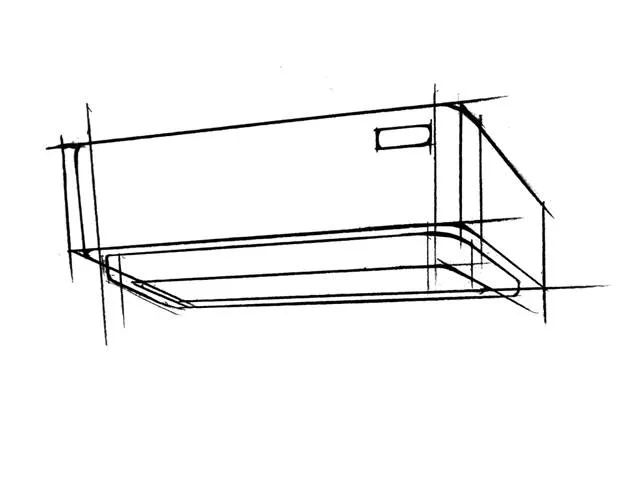

在后面的学习过程中,我们会通过立方体去画许多复杂的造型,图为在立方体的基础上画一个抽油烟机的造型,如果我们在第一步绘制立方体的过程中出现透视错误,则会导致后面的画面整体很不舒服,所以说,立方体的透视学习是十分重要的。

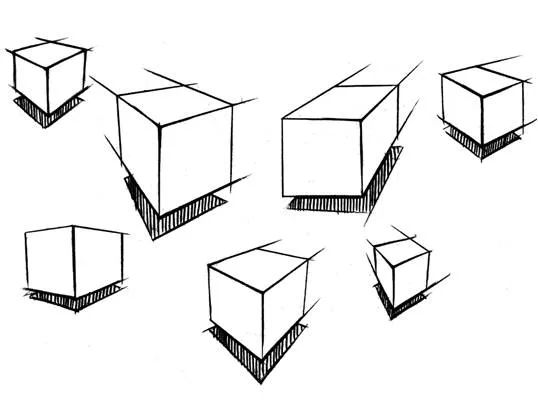

练习范本


总结
本章内容我们主要讲到立方体的一点和两点透视,以及立方体透视实战时的技巧和注意事项,前期为了规范我们的画法应该使用辅助线去作画,当经过大量的练习后,后期我们就可以凭借练习得来的手感来作画,虽然不如做辅助线精准,但整体关系是舒服的即可。
