T-SPLines建模技巧与方法

2019-11-12 16:56:49 分类: 4604 0 100 原创

犀牛建模实例图文教程,教你T-SPLines建模技巧与方法

毫无疑问,犀牛是一款神奇的软件,它是我们产品设计师的好帮手,应用犀牛软件可以完美的表达自己的产品三维造型创意,除开产品设计,在建筑设计等多个行业犀牛都是可以大显身手的,rhino软件之所以如此强大,除开它本身内置多样的工具命令之外,丰富的犀牛插件也扩展了犀牛建模的行业领域,下面优概念为大家分享

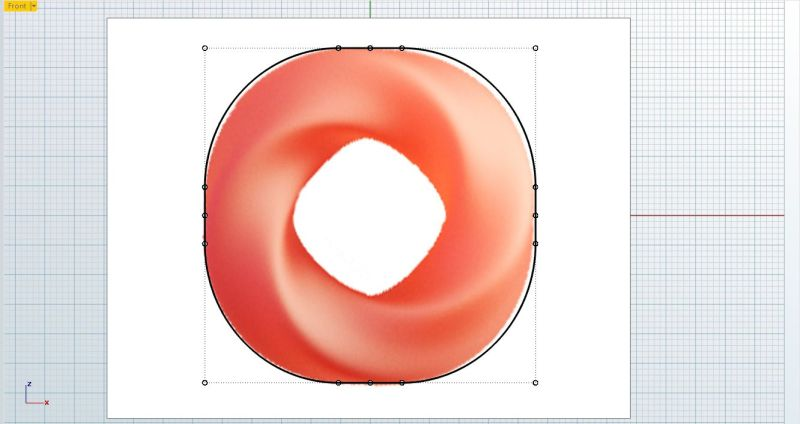

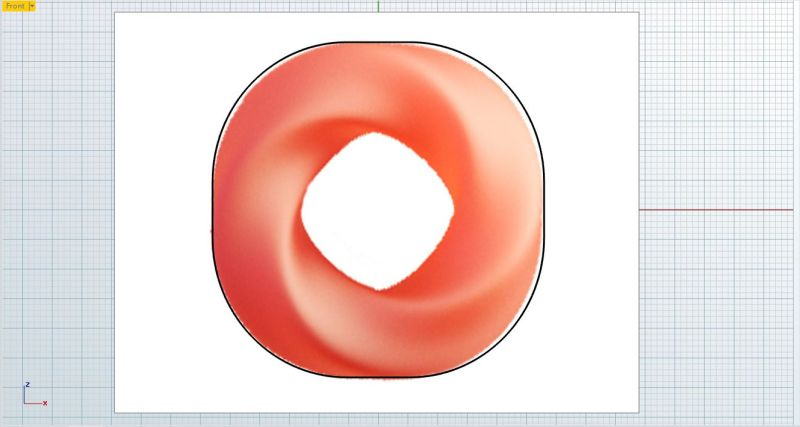

第一步:确定模型尺寸,执行帧平面工具,执行圆角矩形命令

接着执行圆角矩形命令。



第二步:打开控制点

在Front视图打开控制点【Az】【Az是个人设置的快捷键指令。

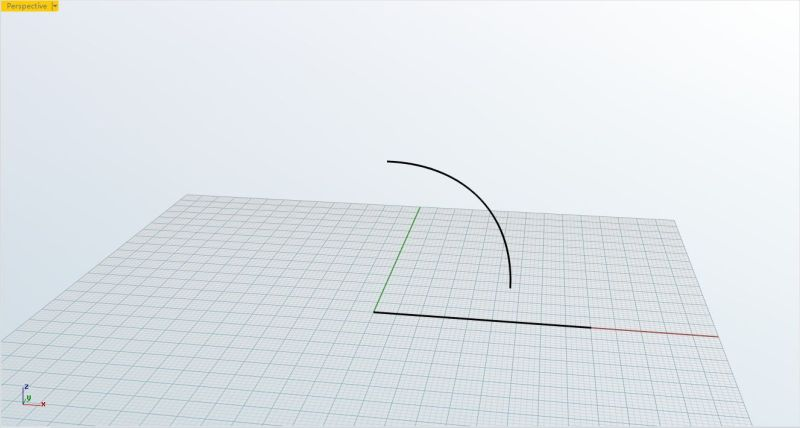

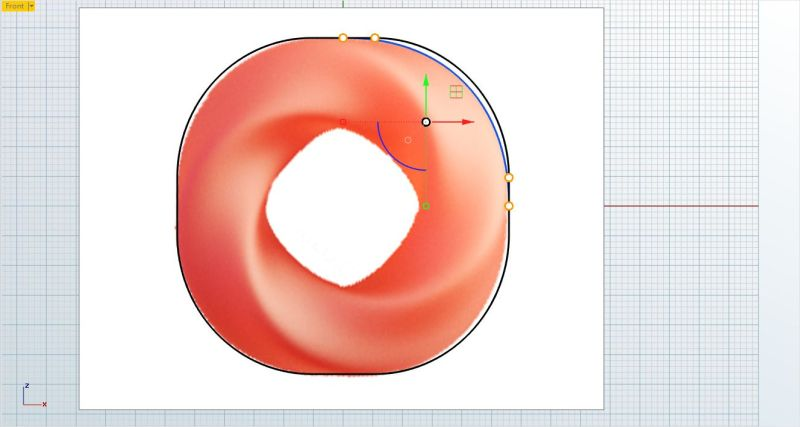

第三步:绘制曲线

关闭控制点,使用控制点画曲线绘制其四分之一,并使用多点工具绘制两点。



第四步:描绘位置关系

打开其曲线控制点,并选取其两点,使用移动工具对齐其两端的控制点位置,并使用单轴缩放命令进行进行描绘其位置关系。



第五步:绘制曲线一和曲线二

使用以线段长度分段曲线测量出曲线1的长度,接着使用绘制出同等长度的曲线二。如图可见!

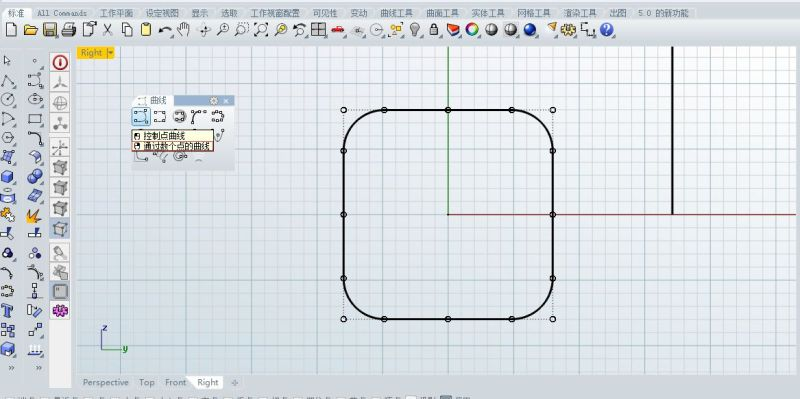

第六步:画曲线重生曲线

在【Right】视图中绘制圆角矩形并打开控制点使用通过数个点画曲线重生其曲线

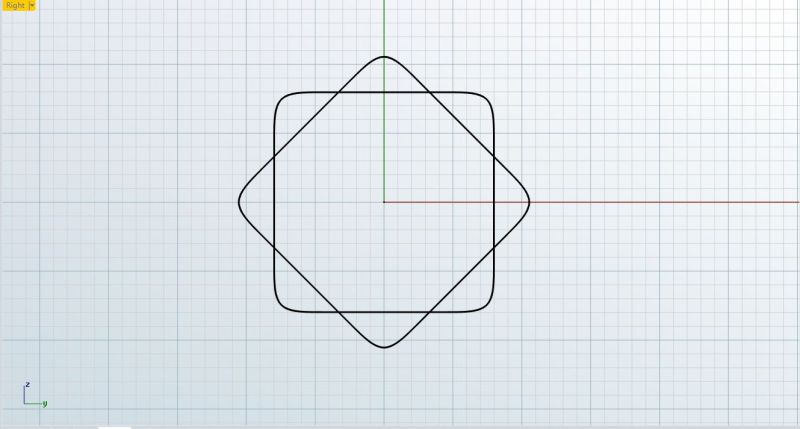

第七步:旋转曲线

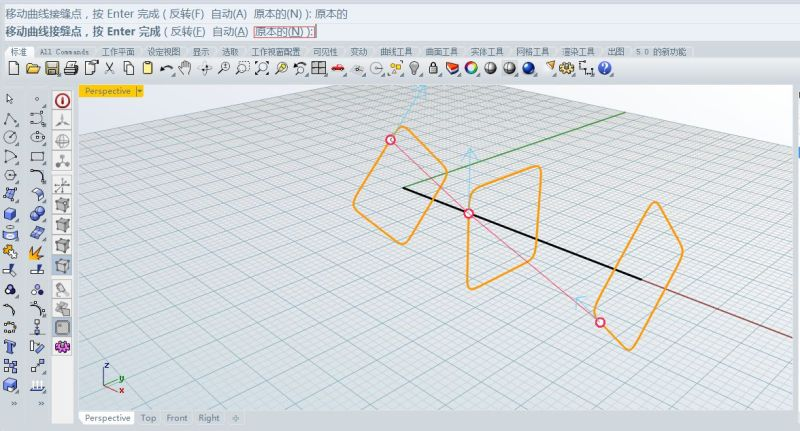

在【Right】中复制三份,使用2d旋转命令旋转其1曲线45度,旋转其三曲线-45度。


第八步:执行放样命令

如图可见其旋转效果,接着在【Perspective】视图执行放样命令。选择原本的快捷键指令【N】



第九步:曲线流动命令

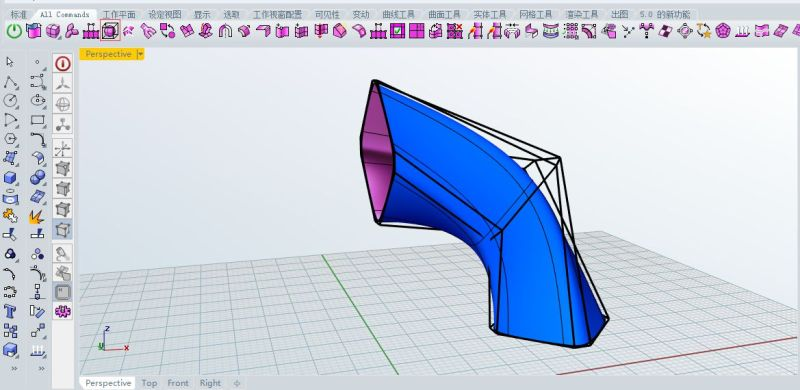

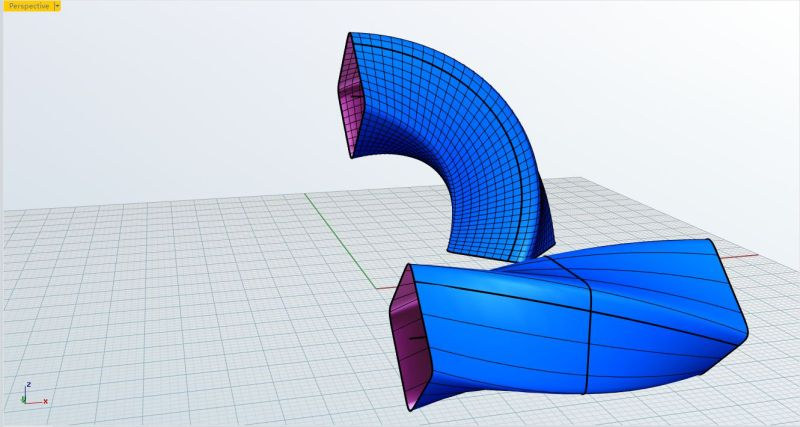

放样得到后,接着在【Perspective】视图使用沿着曲线流动指令,流动得到其效果。




第十步:抽离曲线

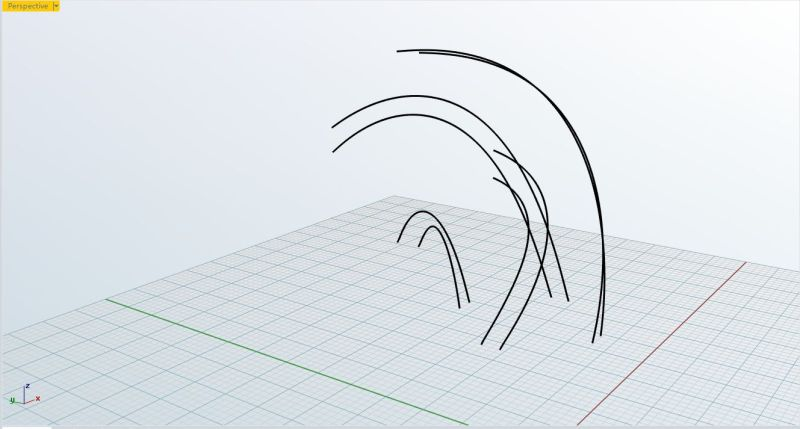

在【Perspective】视图把刚才得到的物体进行抽离结构性缘抽离其边缘部分的两根曲线,如下图所示!



第十一步:绘制多重曲线

以线段长度分段曲线对其曲线进行细分2段,接着使用多重曲线命令进行绘制,记住一定得捕捉中点与端点之间的位置。

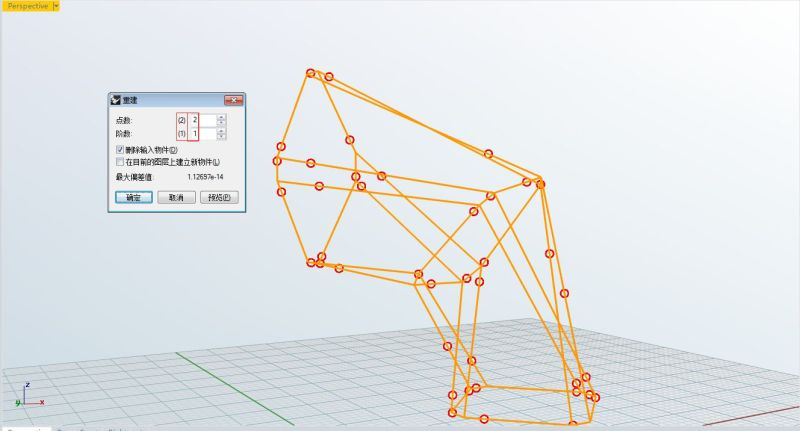

第十二步:重建曲线

使用重建命令对其曲线重建为两点一阶数,重建前须使用T-SPlines中Split Curves指令进行相互切断

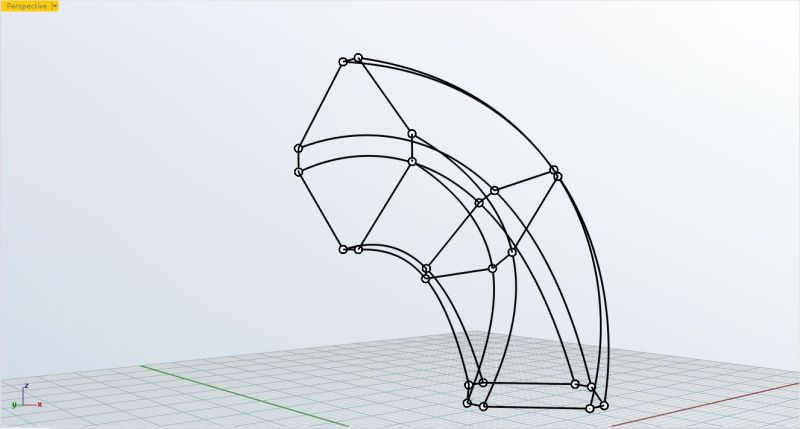

第十三步:T-splines插件使用绘制3d图形

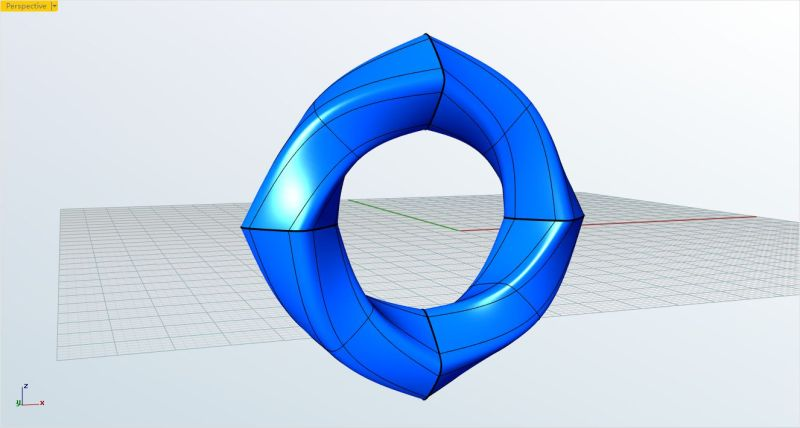

使用T-splines中T-splines from lines 指令进行线框转Ts面进行绘制3D 图形,如下图!



第十四步:收尾相连

如图相互镜像得到下图、记住必须首尾相连!



第十五步:焊接操作

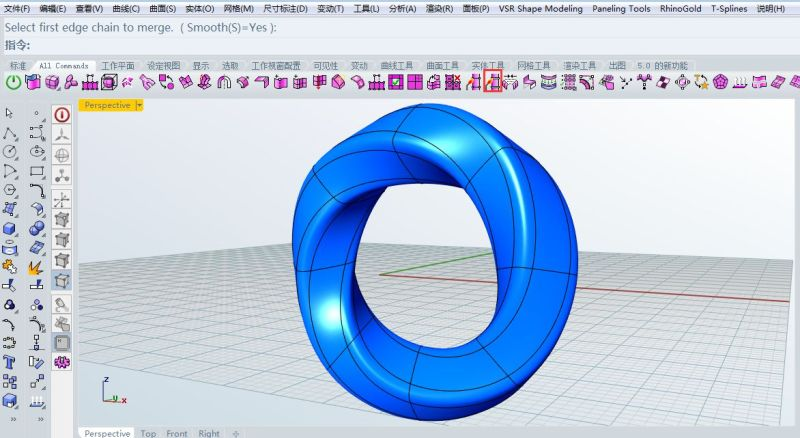

对上图打开其T-splines曲面的Edge框选其各个边缘进行Merge edges进行焊接。

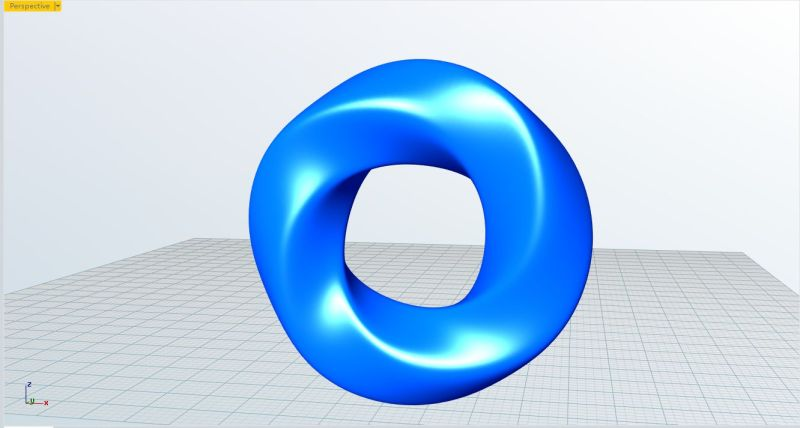

第十六步:调整造型

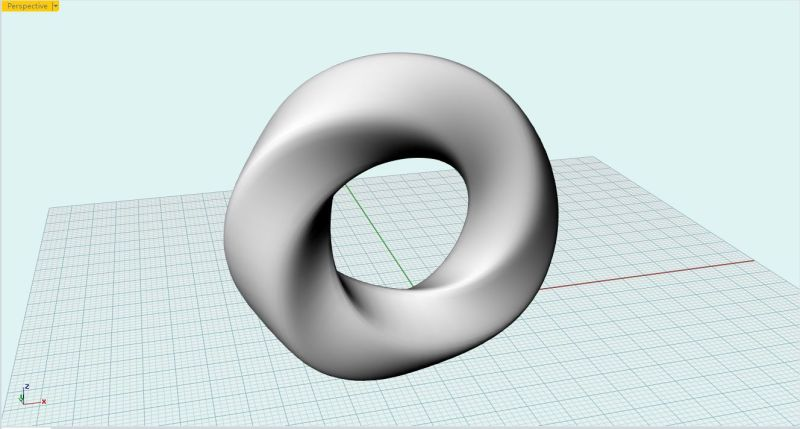

选择其Edgs进行调整造型,效果图如下!
