Creo补面实例图文教程,修复褶皱曲面的方法

2019-11-12 16:01:10 分类:教程资源 4460 0 50 原创

Creo补面实例图文教程,教你Creo修复褶皱曲面的方法

Creo建模之所以难是在于建模思路的方法的掌握,在产品结构建模当中的曲面修补及曲面生成无疑有着很大技巧和方法,需要花费不少时间和精力去掌握,关键得方法正确,下面为大家分享一篇cero补面实例图文教程,教你Creo修复褶皱曲面的方法。

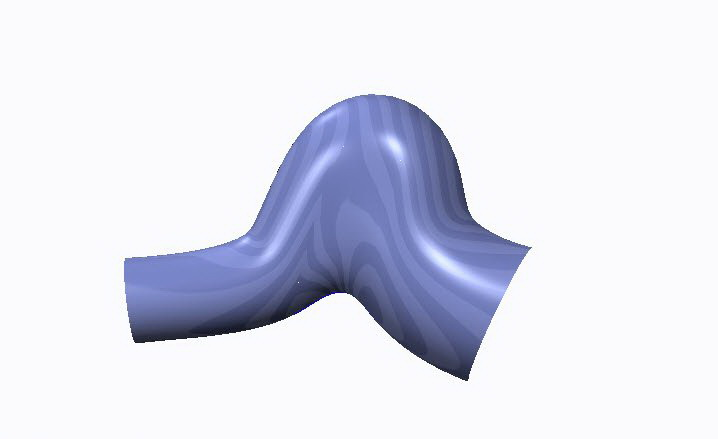

的扫描功能的朋友都知道,在扫描过程中,如果引导线的转弯半径小于扫描截面半径时,扫描出来的曲面就很容易产生自交现象。如下图示:


要解决此种现象,最好的办法就是增大转弯半径或减小截面半径。但有时候改这两半径后,往往又保证不了产品的外观。在这种情况下,我们就只能采用最基础也最考验功力的切补法了。

下面和大家分享下我的做法

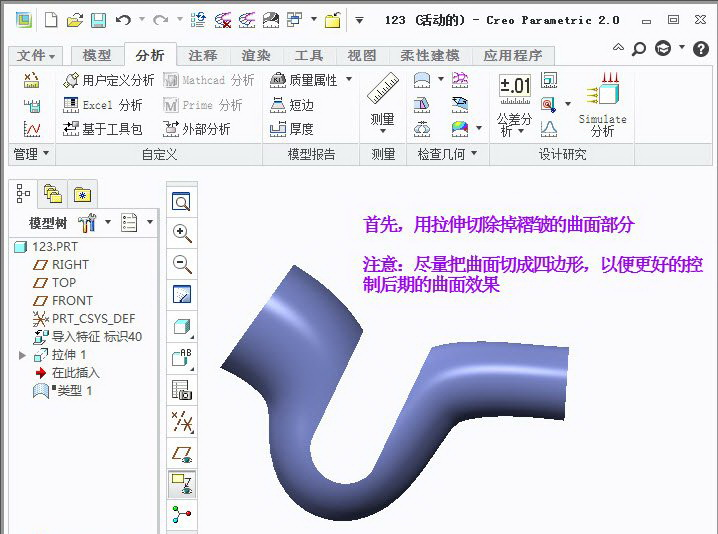

首先,用拉伸切除掉褶皱部分,此处尽量把曲面切成四边形状,以便后续能补出高质量的曲面。



接着,在造型里面绘制辅助曲线

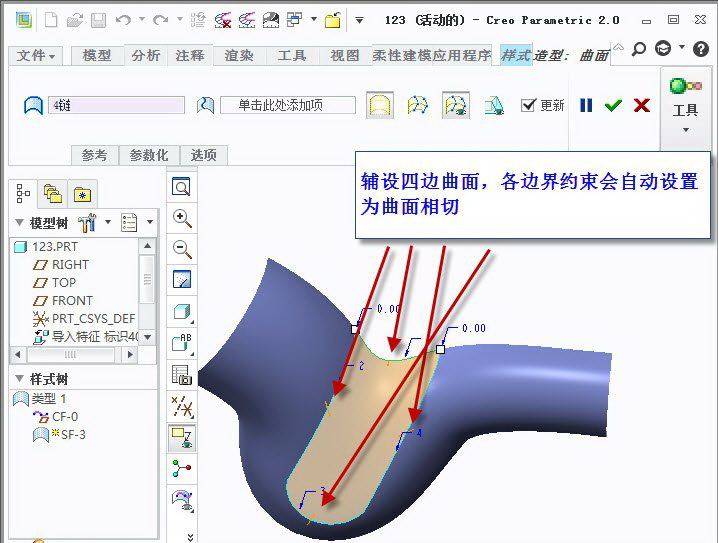

最后,把曲面补光顺

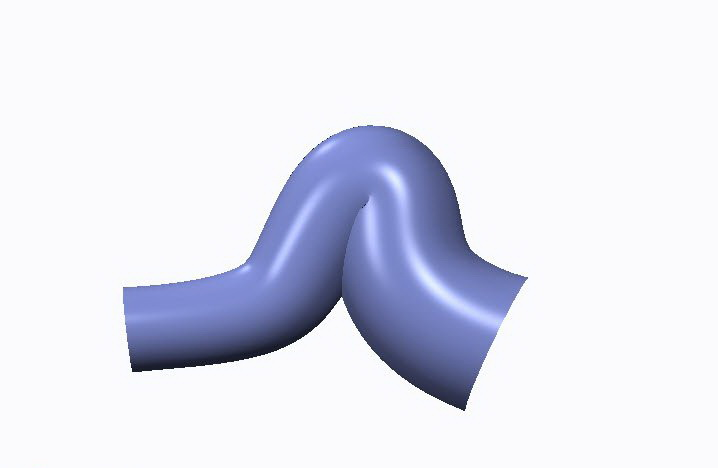

最终效果
